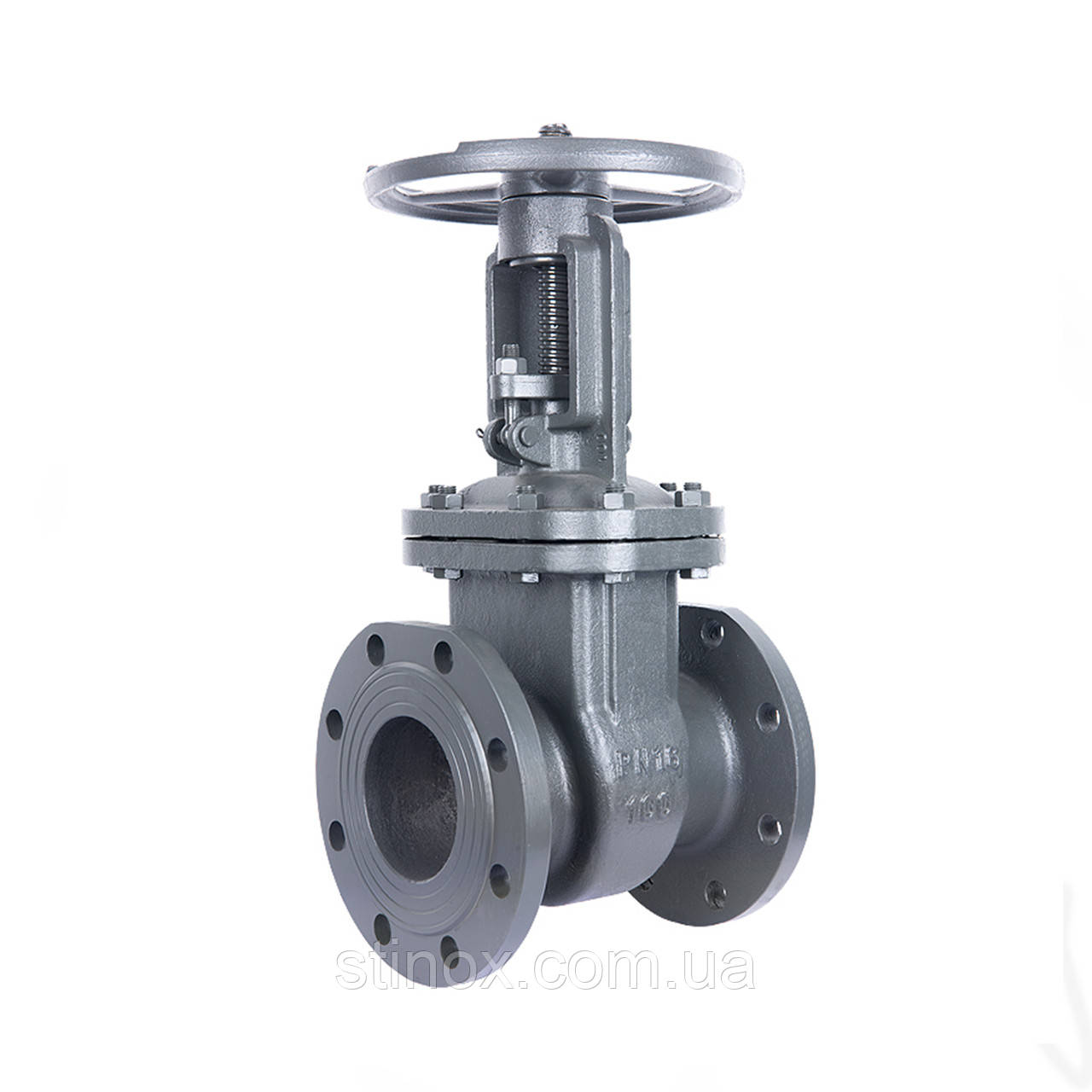

Призначення та  технічні характеристики
Засувка призначена для установки в  якості  запірного пристрою на трубопроводах з транспортування води, пари, масел, нафти,
рідких неагресивних нафтопродуктів, неагресивних рідких та газоподібних середовищ по відношенню до яких матеріали, що застосовуються в засувці, корозійностійкі.

             Основні параметри та характеристики             Таблиця 1

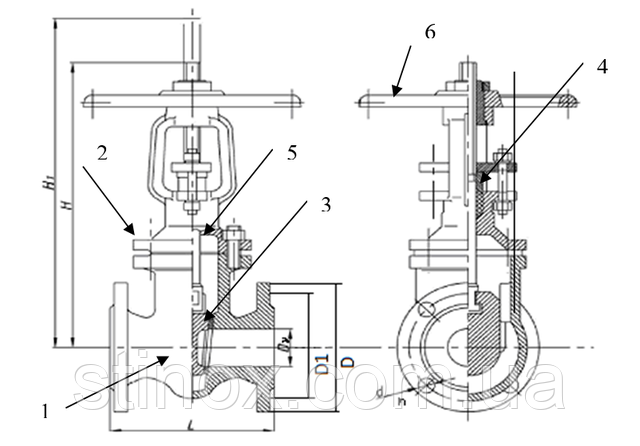

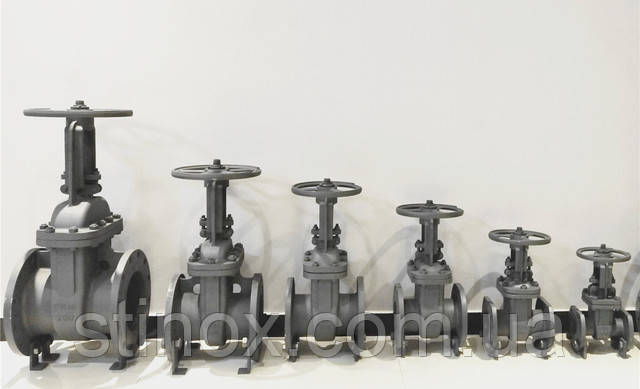

ОСНОВНІ  ДЕТАЛІ  ЗАСУВКИ

 Основні деталі засувки: 1-корпус, 2-кришка, 3-клин, 4-планка сальника, 5-шпиндель, 6-маховик;

Матеріали: позиції-1,2,3,4,6-сталь 20Л, 5- сталь 20 або 10 кп;

Ущільнювальні поверхні наплавлені корозійностійкою хромистою сталлю з феритною структурою .

Сальникова набивка-АГІ, ТРГ або набивка з графітонаповненого ПТФЕ. Прокладка- терморозширений графіт ТРГ.



Приєднання до трубопроводу - фланцеве. Фланці корпусу- за ДСТУ ГОСТ 12819: 2008 на PN 1,6 МПа (16 кгс / см2).
Відповідні фланці за ДСТУ ГОСТ 12820: 2008 та ДСТУ ГОСТ 12821: 2008 на PN 1,6 МПа (16 кгс / см2). Приєднувальні розміри і розміри ущільнювальних поверхонь за ГОСТ 12815-80.

Установче положення засувки- приводом (маховиком) вгору.

Напрямок подачі робочого середовища - по стрілці-покажчику на засувці, в разі відсутності стрілки - в обох напрямках .

Робоче положення затвору - повністю відкрито або повністю закрито .

Використання засувки в якості дроселюючого пристрою не допускається.

Будівельна довжина засувки- за ГОСТ 3706-83.

Кліматичне виконання - У1, ГОСТ 15150-69.


Порядок установки засувки 30с41нж

Перед монтажем необхідно:

- очистити (продмухнути) трубопровід від бруду, піску, окалини;

- зняти заглушки з прохідних отворів засувки , зробити розконсервацію відповідно до ГОСТ 9.014-78.

Встановлювати засувки необхідно приводом вгору ; стрілка-покажчик на засувці повинна співпадати з напрямом руху робочого середовища трубопроводу. Затягування кріпильних деталей слід проводити рівномірно без перекосів і перетяжок.

Засувки не повинні відчувати поздовжні або поперечні навантаження від трубопроводу.

При установці виробів на трубопровід слід зробити підтяжку прокладкових з'єднань і сальникового ущільнення, так як  в період транспортування і зберігання виробів може статися розгерметизація. Ці фактори не є бракувальною ознакою.
